Los pernos de anclaje son considerados de vital importancia en la estabilidad geomecánica, es uno de los pilares fundamentales de la minería subterránea moderna. Dentro de los sistemas de sostenimiento, los pernos de anclaje cumplen una función crítica al reforzar el macizo rocoso, controlar deformaciones y reducir el riesgo de desprendimientos.
La correcta selección e instalación de pernos de anclaje influye directamente en la seguridad operacional, la productividad y los costos de sostenimiento. Sin embargo, en muchos proyectos mineros aún se observan fallas derivadas de una selección inadecuada del sistema de soporte o de prácticas deficientes de instalación.
En este artículo se analizan los principales tipos de pernos de anclaje utilizados en minería, sus aplicaciones prácticas, ventajas, limitaciones y recomendaciones técnicas para optimizar su desempeño.
¿Qué son los pernos de anclaje?
Los pernos de anclaje son elementos de sostenimiento instalados en perforaciones dentro del macizo rocoso con el objetivo de mejorar la estabilidad estructural de excavaciones subterráneas.
Su función principal consiste en:
- Transferir cargas hacia zonas más competentes de la roca.
- Confinar bloques inestables.
- Incrementar la resistencia del macizo.
- Reducir deformaciones y caídas de roca.
- Mejorar la vida útil de galerías y labores mineras.
Los sistemas de anclaje pueden trabajar mediante:
- Fricción.
- Adhesión.
- Anclaje mecánico.
- Combinaciones de los anteriores.
La elección depende de factores geomecánicos, condiciones hidrogeológicas, tiempo de vida de la excavación y costos operacionales.

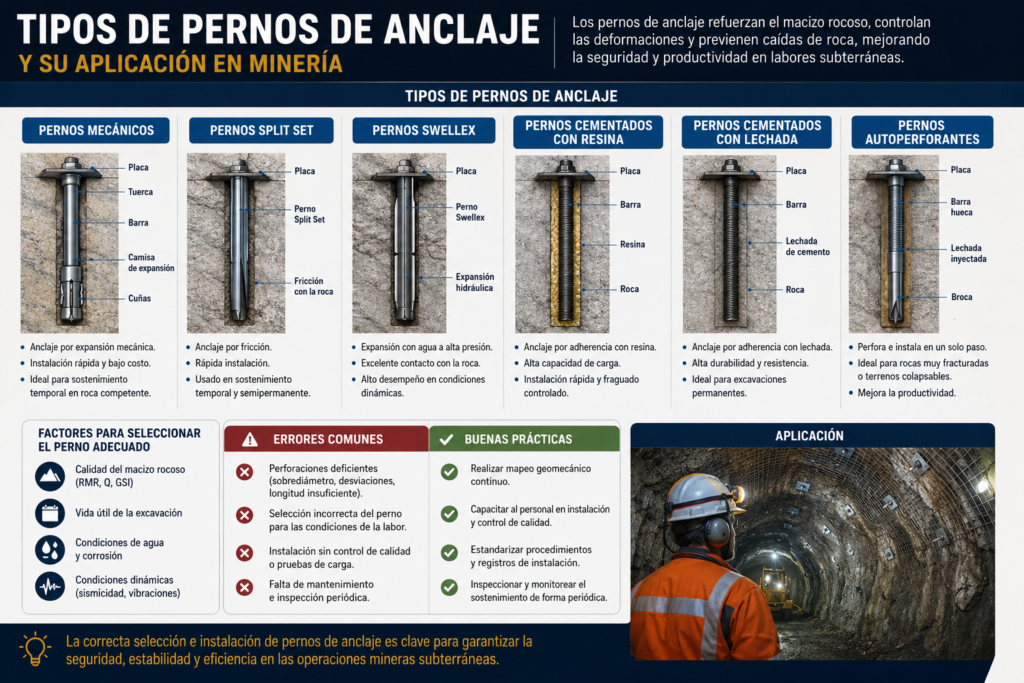

Principales tipos de pernos de anclaje en minería
Pernos mecánicos
Los pernos mecánicos fueron uno de los primeros sistemas utilizados en minería subterránea y continúan empleándose en determinadas aplicaciones temporales.
Funcionamiento
Trabajan mediante expansión mecánica en el fondo de la perforación. Un sistema de cuñas o expansión genera presión contra las paredes del taladro, creando el anclaje.
Aplicaciones comunes
- Desarrollo de galerías temporales.
- Zonas de roca competente.
- Sostenimiento provisional.
- Excavaciones de corta vida útil.
Ventajas
- Instalación rápida.
- Bajo costo inicial.
- Fácil reemplazo.
Limitaciones
- Menor capacidad en roca fracturada.
- Sensibilidad a vibraciones.
- Pérdida de tensión con el tiempo.
Recomendaciones técnicas
Este tipo de perno no es recomendable en zonas con:
- Alta fracturación.
- Presencia de agua.
- Deformaciones importantes.
- Excavaciones permanentes.
Pernos Split Set
Los Split Set son uno de los sistemas de sostenimiento más utilizados en minería subterránea debido a su rapidez de instalación y capacidad de adaptación.
Funcionamiento
Consisten en tubos de acero ranurados longitudinalmente que se introducen a presión dentro del taladro. La fricción generada entre el perno y la roca produce el anclaje.
Aplicaciones principales
- Minería subterránea mecanizada.
- Sostenimiento temporal y semipermanente.
- Rocas con fracturamiento moderado.
- Operaciones con altos ciclos de avance.
Ventajas
- Instalación rápida.
- Buen comportamiento dinámico.
- Adaptabilidad a irregularidades del taladro.
- Compatibilidad con mallas electrosoldadas.
Limitaciones
- Menor resistencia en presencia de corrosión.
- Dependencia de la calidad del taladro.
- Capacidad limitada frente a deformaciones extremas.
Buenas prácticas de instalación
- Verificar diámetro adecuado del taladro.
- Controlar longitud efectiva de empotramiento.
- Evitar perforaciones sobredimensionadas.
- Inspeccionar corrosión periódicamente.
Pernos Swellex
Los pernos Swellex funcionan mediante expansión hidráulica y son ampliamente utilizados en minería de alta productividad.
Funcionamiento
El perno se introduce plegado dentro del taladro y posteriormente se expande mediante agua a alta presión, adaptándose completamente a las paredes de la perforación.
Aplicaciones
- Minas con alta exigencia operacional.
- Excavaciones sujetas a vibraciones.
- Rocas fracturadas.
- Sostenimiento en ciclos rápidos de producción.
Ventajas
- Instalación rápida.
- Excelente contacto con la roca.
- Buen desempeño dinámico.
- Menor dependencia de la calidad del taladro.
Limitaciones
- Mayor costo frente a Split Set.
- Requiere equipos hidráulicos específicos.
- Sensible a corrosión en ambientes agresivos.
Consideraciones operativas
La presión de expansión debe verificarse constantemente para asegurar una correcta adherencia y capacidad de carga.
Pernos cementados con resina
Los pernos resinados son uno de los sistemas más eficientes para sostenimiento permanente y excavaciones críticas.
Funcionamiento
Utilizan cartuchos de resina que se mezclan durante la instalación del perno. La resina endurece rápidamente generando adherencia entre acero y roca.
Aplicaciones
- Excavaciones permanentes.
- Rampas principales.
- Intersecciones críticas.
- Rocas altamente fracturadas.
- Zonas sísmicas.
Ventajas
- Alta capacidad de carga.
- Excelente resistencia al desplazamiento.
- Buen desempeño dinámico.
- Instalación relativamente rápida.
Limitaciones
- Requiere control estricto de instalación.
- Sensibilidad a errores de mezclado.
- Mayor costo operativo.
Factores críticos
Los tiempos de fraguado deben adaptarse a la temperatura y condiciones ambientales de la mina.
Pernos cementados con lechada
Este sistema utiliza barras de acero corrugado fijadas mediante lechada de cemento.
Funcionamiento
La lechada llena el espacio anular entre el perno y el taladro, generando adherencia al endurecer.
Aplicaciones
- Excavaciones permanentes.
- Obras civiles mineras.
- Chimeneas.
- Cámaras de gran dimensión.
- Túneles de larga vida útil.
Ventajas
- Alta durabilidad.
- Excelente resistencia a corrosión.
- Gran capacidad estructural.
- Adecuado para sostenimiento permanente.
Limitaciones
- Instalación más lenta.
- Mayor tiempo de curado.
- Requiere control de calidad riguroso.
Recomendaciones
Es fundamental controlar:
- Relación agua/cemento.
- Homogeneidad de mezcla.
- Tiempo de curado.
- Limpieza de perforaciones.
Pernos autoperforantes
Los pernos autoperforantes integran perforación y anclaje en un solo sistema.
Funcionamiento
El propio perno actúa como barra de perforación. Posteriormente se inyecta lechada a través de su interior para generar el anclaje.
Aplicaciones
- Rocas muy fracturadas.
- Terrenos blandos.
- Zonas colapsables.
- Condiciones geotécnicas complejas.
Ventajas
- Reduce colapso de perforaciones.
- Mejora productividad.
- Facilita instalación en terrenos difíciles.
- Disminuye tiempos operacionales.
Limitaciones
- Mayor costo unitario.
- Requiere equipos especializados.
- Necesita personal capacitado.
Factores para seleccionar el tipo de perno adecuado
La selección del sistema de anclaje debe basarse en un análisis geomecánico integral.
Condiciones geológicas y geomecánicas
Es necesario evaluar:
- Calidad del macizo rocoso.
- Índices RMR y Q.
- Orientación de discontinuidades.
- Presencia de fallas.
- Nivel de fracturamiento.
Vida útil de la excavación
No todos los sistemas son adecuados para sostenimiento permanente.
Por ejemplo:
- Split Set: temporal o semipermanente.
- Pernos resinados y cementados: permanentes.
Presencia de agua y corrosión
Ambientes húmedos aceleran la corrosión y pueden reducir significativamente la vida útil de ciertos sistemas.
En estos casos se recomienda:
- Galvanización.
- Protección anticorrosiva.
- Sistemas cementados.
Condiciones dinámicas
En minas con actividad sísmica o estallidos de roca se requieren sistemas con alta capacidad de absorción de energía.
Errores comunes en la instalación de pernos de anclaje
Perforaciones deficientes
Un taladro mal ejecutado afecta directamente la capacidad del anclaje.
Problemas frecuentes:
- Sobrediámetro.
- Desviaciones.
- Longitud insuficiente.
- Presencia de detritos.
Instalación sin control de calidad
En muchas operaciones no se realizan pruebas de carga ni inspecciones periódicas.
Esto puede generar:
- Fallas prematuras.
- Pérdida de capacidad estructural.
- Riesgos de seguridad.
Selección incorrecta del perno
Uno de los errores más críticos es utilizar sistemas temporales en excavaciones permanentes o viceversa.
La selección debe considerar:
- Vida útil.
- Esfuerzos esperados.
- Condiciones hidrogeológicas.
- Nivel de deformación.
Falta de mantenimiento e inspección
Los sistemas de sostenimiento requieren monitoreo continuo.
Las inspecciones deben evaluar:
- Corrosión.
- Deformaciones.
- Pérdida de tensión.
- Estado de placas y mallas.
Buenas prácticas para optimizar el sostenimiento
Implementar control geomecánico continuo
El monitoreo permanente permite identificar cambios en el comportamiento del macizo rocoso y ajustar oportunamente el sostenimiento.
Capacitar al personal operativo
La correcta instalación depende en gran medida de la experiencia y entrenamiento del operador.
Estandarizar procedimientos
Es recomendable contar con:
- Protocolos de instalación.
- Procedimientos QA/QC.
- Ensayos de extracción.
- Registros geomecánicos.
Integrar el sostenimiento al diseño minero
El sostenimiento no debe verse como una actividad aislada, sino como parte integral de la planificación minera y la gestión de riesgos.
Conclusión
Los pernos de anclaje representan uno de los componentes más importantes del sostenimiento en minería subterránea. La selección adecuada del sistema depende de factores geomecánicos, operacionales y económicos que deben evaluarse de forma integral.
Cada tipo de perno ofrece ventajas específicas según las condiciones del macizo rocoso, la vida útil de la excavación y las exigencias operacionales. Sin embargo, incluso el mejor sistema puede fallar si no existe un adecuado control de instalación, monitoreo e inspección.
En un entorno minero cada vez más exigente, la implementación de soluciones de sostenimiento técnicamente diseñadas contribuye directamente a mejorar la seguridad, la estabilidad operacional y la eficiencia productiva.
¿Qué tipo de perno se usa en roca fracturada?
Los pernos Swellex y autoperforantes suelen utilizarse en roca altamente fracturada debido a su capacidad de adaptación y adherencia.
¿Cuál es el perno más utilizado en minería subterránea?
Los pernos Split Set son ampliamente utilizados por su rápida instalación y bajo costo operativo.
¿Qué diferencia existe entre un perno resinado y uno cementado?
El resinado utiliza cartuchos de resina de fraguado rápido, mientras que el cementado emplea lechada de cemento para generar adherencia.
